Концентратор потоков КП 8Е1 PRI

Назначение и описание

Концентратор обеспечивает возможность подключения нескольких (от одной до семи) малых УАТС с функциями ISDN к опорной АТС по одному или нескольким цифровым потокам PRI, путем мультиплексирования трактов PRI от этих станций. Такое решение позволит присоединяющему оператору значительно снизить затраты на оборудование опорной АТС за счет концентрации нагрузки, а владельцам офисных АТС - получить высокоэффективное цифровое включение. Возможно использование в качестве транзитного коммутатора потоков PRI.

Функциональные возможности:

• поддержка уровней 1-3 интерфейса PRI (протокол сигнализации DSS1, версия ETSI) в части процедур управления базовым вызовом;
• концентрация неполных (незагруженных) потоков PRI в агрегированный поток при установлении соединений к вышестоящей АТС;
• демультиплексирование агрегированного потока при установлении соединений от вышестоящей АТС;
• выбор тракта при установлении соединений от вышестоящей АТС на основании информации о номере абонента А, номере абонента Б;
• возможность преобразования номеров вызывающего и вызываемого абонентов (удаление цифр, подстановка префикса);
• поддержка дополнительных услуг
  • Безусловная переадресация вызова - CFU;
  • Переадресация вызова при занятости абонента - CFB;
  • Переадресация вызова при неответе абонента - CFNR;
  • Перехват вызова в группе - CPUG;
  • Перехват вызова индивидуальным абонентом - CPUS;
  • Защита от перехвата вызова - CPUP;
  • Исходящий вызов по паролю - PEOC;
  • Административный запрет различных видов исходящих вызовов - CBAC;
  • Запрет некоторых видов исходящей связи под управлением абонента — CBSC;
  • Временный запрет входящей связи - DND;
  • Сокращенный набор номера под управлением абонента - ABDS;
  • Соединение без набора номера с выдержкой времени - HOTD;
  • Повтор последнего набранного номера - LNR
  • Пароль под управлением абонента — KEY;
  • Одновременная дезактивизация дополнительных услуг - DSS;
• обеспечение доступа с внешнего терминала для управления и технического обслуживания по WEB интерфейсу.

Алгоритм работы:

Любой вызов, поступающий на концентратор, будет обрабатываться по определенному правилу, состоящему из условия и соответствующих ему набору действий. Количество создаваемых правил неограничено. При поступлении вызова определяются: идентификатор входящего направления, номер вызывающего абонента и номер вызываемого абонента. Далее вызов будет обрабатываться по правилам, установленным в номерном плане - либо “Отбить вызов”, либо “Транслировать вызов”. В первом случае указывается причина отказа в обслуживании вызова, во втором – набор параметров, в соответствии с которыми вызов будет транслироваться.

Примеры схем подключения оборудования:

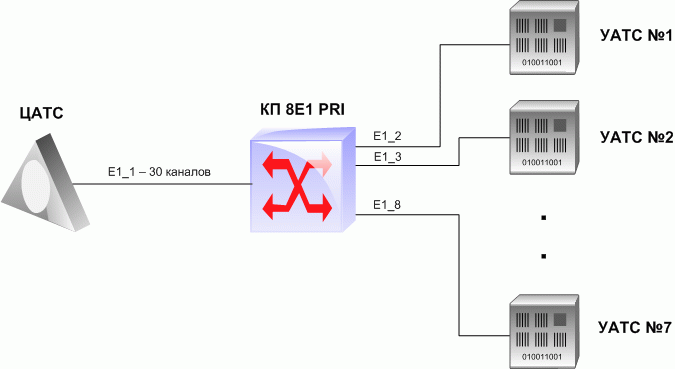

Схема 1. Схема концентрации абонентских потоков E1 ISDN PRI.

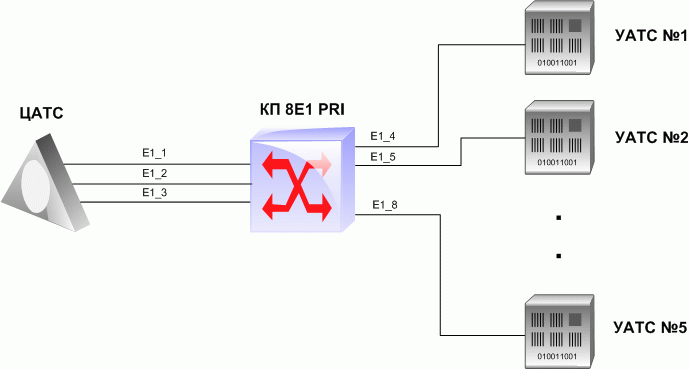

Схема 2. Пример резервирования.

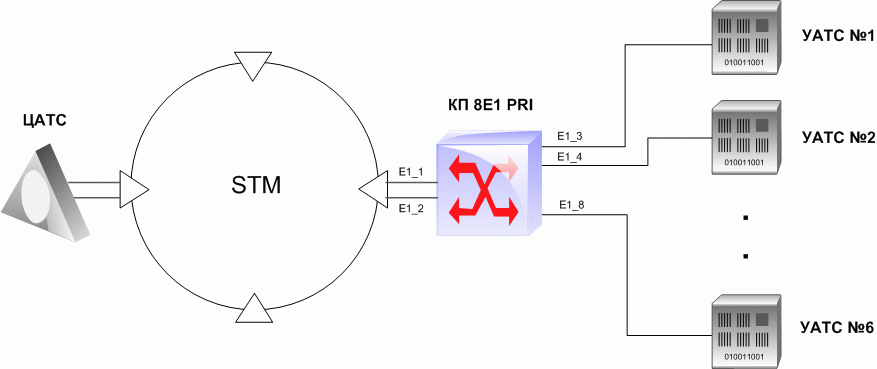

Схема 3. Пример резервирования на STM-сети.

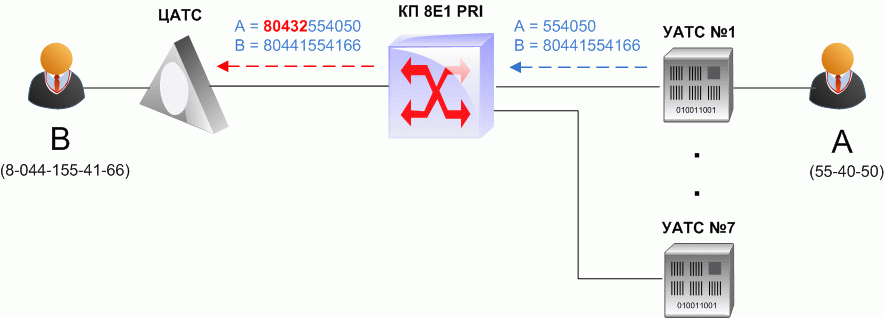

Схема 4. Пример добавления префикса.

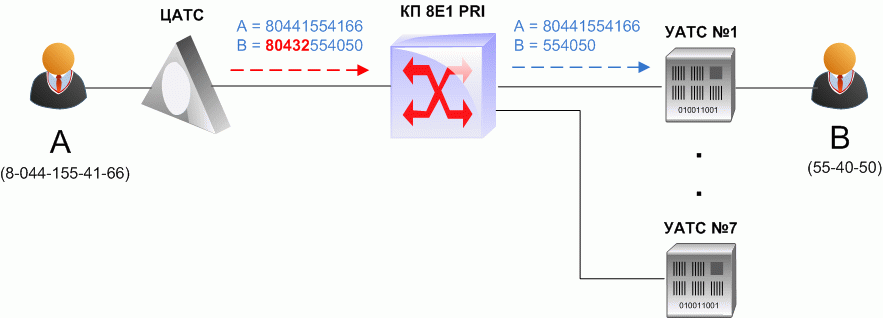

Схема 5. Пример удаления префикса.

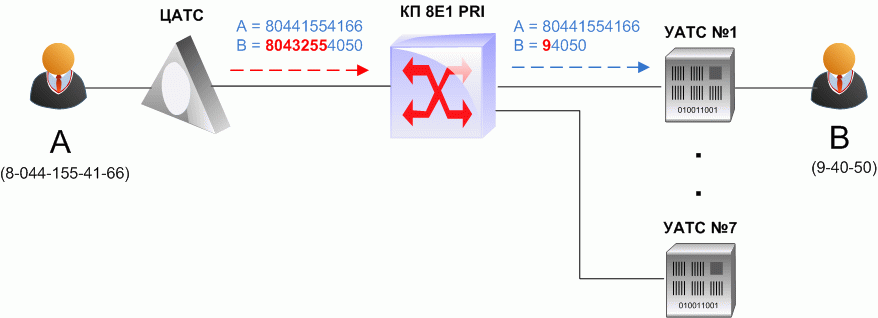

Схема 6. Пример комбинированного преобразования.

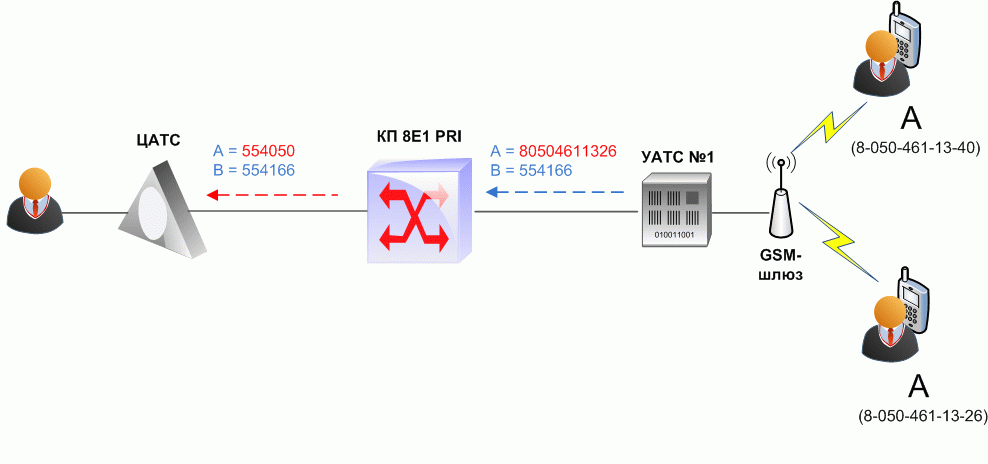

Схема 7. Пример замены номера А на пилотный номер 55-40-50.

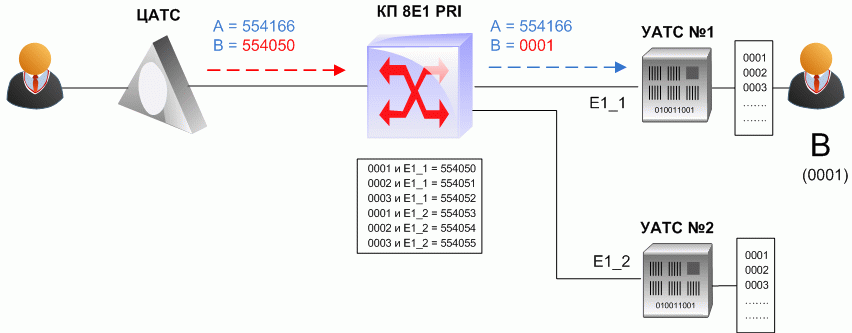

Схема 8. Пример замены номеров при упрощенной номерации.

Обновление програмного обеспечения. Обновление файлов концентратора 1. Распаковать файлы из архива primux_rev_x.x.tar.gz 2. Зайти на концентратор по ftp (login: root; password: uClinux) 3. Удалить папку /home/httpd 4. Записать новые файлы в папку /home/httpd 5. Записать файлы в папку /root 6. Зайти telnet-ом и проверить чтобы файлы /home/httpd/cgi-bin/gate, /root/primux и /root/boot.sh имели право на выполнение. 7. Перезапустить концентратор   reboot В некоторых случаях потребуется обновление всей системы (не работает watchdog, концентратор не диагностируется программой windex, не работает ММС-карточка и тп) Для этого выполните следующие действия: Обновление операционной системы и файлов концентратора 1. Сохраните файлы конфигурации на компьютере (все файлы в каталоге /root с расширением .xml) 2. Разместить файлы vmImage и rootfs.jffs2 в корневом каталоге tftp сервера. 3. Подключить последовательный порт и запустить терминальную программу с параметрами: скорость 115200 число бит 8 число стоповых бит 1 контроля четности нет управления потоком нет 4. Подключить Ethernet и включить концентратор 5. Зайти в u-boot, нажав любую клавишу после вывода сообщения: U-Boot 1.1.6 (ADI-2008R1) (Mar 13 2009 - 13:35:21) CPU: ADSP bf533 (Detected Rev: 0.5) Board: M101-2 BF533. Clock: VCO: 400 MHz, Core: 400 MHz, System: 100 MHz RAM: 32 MB Flash: 4 MB In: serial Out: serial Err: serial Net: dm9000 i/o: 0x20300000, id: 0x90000a46 operating at 100M full duplex mode MAC: 00:50:C2:73:60:61 Hit any key to stop autoboot: 0 6. Задать ip-адрес концентратору:   setenv ipaddr 10.10.20.33 7. Задать ip-адрес tftp сервера:   setenv serverip 10.10.20.200 8. Сохранить конфигурацию:   saveenv 9. Обновить ядро:   run update_kernel 10. Обновить файловую систему:   run update_fs 11. Перезапустить концентратор:   reset 12. После загрузки, файле /etc/rc уберите '#' в строке sh /root/boot.sh   vi /etc/rc 13. Перезагрузите   reboot
