Система абонентского выноса САВ 32/224

Назначение и описание

Система абонентского выноса САВ 32/224 предназначена для модернизации и расширения абонентской емкости и предоставлении услуг проводной связи современного уровня.

Оборудование состоит из модулей двух типов:

• коммутационного - концентратор потоков КП 8Е1 PRI;
• абонентского - АВ32, на 32 абонентских порта.

Связь с центральной станцией потоками Е1, сигнализациями PRI (DSS1), ВСК, V5.2. Гибкая структура построения абонентского выноса позволяет реализовывать удобные для обслуживания и недорогие схемы построения сетей:

• наращивание емкости устройства, кратно 32 абонентским портам;
• так как модуль АВ32 имеет встроенную коммутационную матрицу и поддерживает те же сигнализации что и САВ 32/224, в случае необходимости реализации абонентского выноса емкостью менее 32 абонентов, он может использоваться как отдельное устройство;
• каждый абонентский порт представляет собой отдельный модуль, что позволяет при повреждении абонентского порта производить его ремонт, не демонтируя при этом всю плату АВ32 с оставшимися исправными 31 абонентами;
• встроенный номерной план, Caller ID, АОН делает возможным организацию широкого спектра дополнительных услуг связи;
• Ethernet коммутатор может использоваться для организации локальной сети, диагностики и охранной сигнализации, для передачи интернета, скоростью кратной 64 Кбит/с на площадку выноса.

В Системе абонентского выноса САВ 32/224, реализована мощная и удобная программа диагностики и мониторинга оборудования, которая отслеживает множество параметров устройства на всех его уровнях - от портов и сигнализации до физического состояния абонентских соединительных линий. Встроенный web интерфейс позволяет производить процесс контроля и управления оборудования с любой точки корпоративной IP сети, а также делает его простым и интуитивным.

Для контроля времени разговоров, регистрации аварий, повреждений и других событий используется SYSLOG.

При контроле нескольких устройств САВ 32/224, или других устройств нашего производства, программа диагностики САВ 32/224 интегрируется в программу диагностики Windex.

Возможны разнообразные варианты питания. Есть два варианта конструктивного исполнения САВ 32/224:

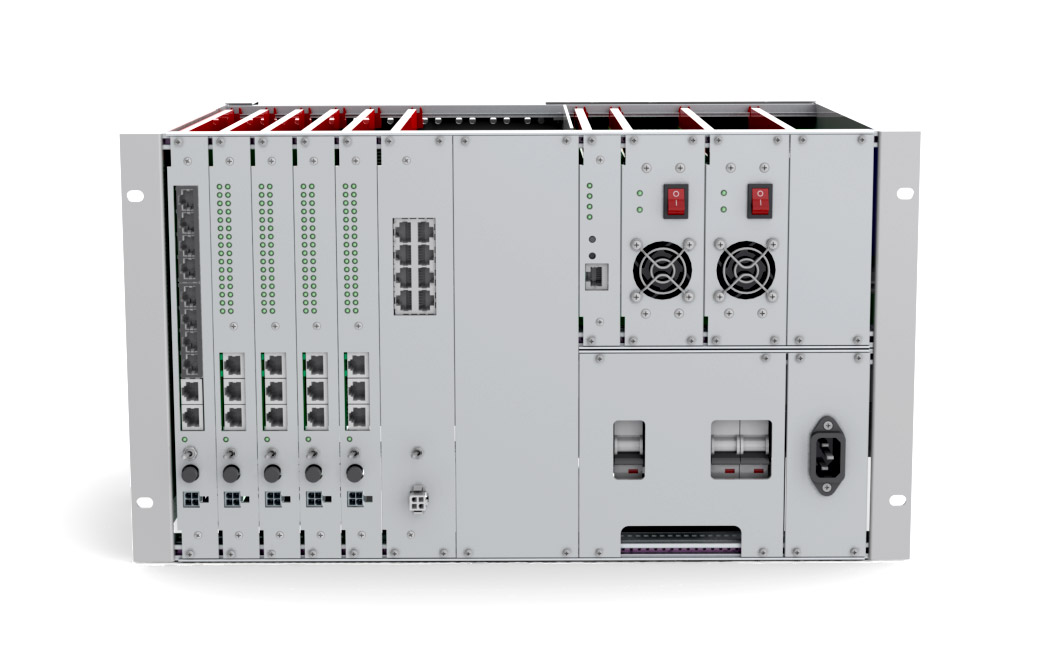

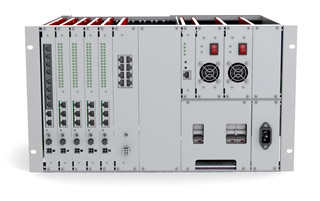

• расположение плат АВ-32 и КП 8Е1 PRI вертикально в 19” конструктиве 6U (как на рис. выше), в одном корпусе можно разместить до 7 плат АВ-32 и 2 платы КП 8Е1 PRI;
• горизонтальное расположение отдельных для каждого устройства 19” 1U-корпусов.

Примеры схем подключения оборудования:

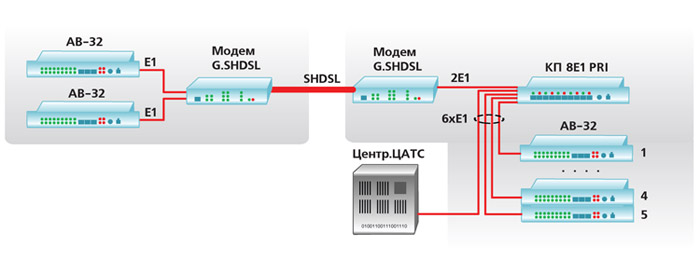

Схема 1. Подключения абонентского выноса АВ-32 и цифровой станции.

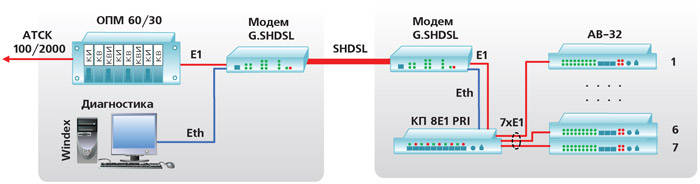

Схема 2. Подключения абонентского выноса АВ-32 к АТСК 100/2000.

Схема 3. Использование АВ-32 в качестве банка каналов для Asterisk.
